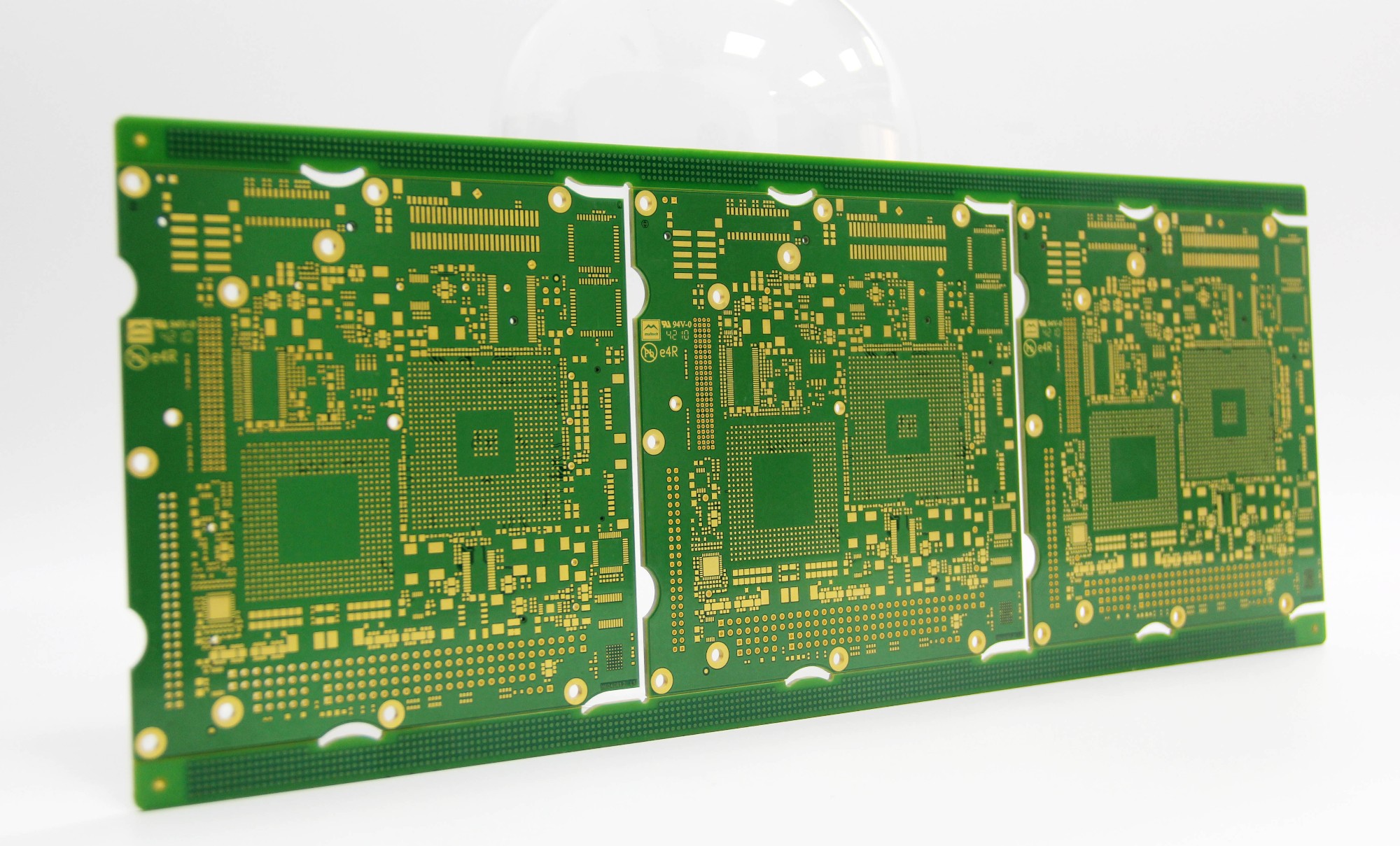

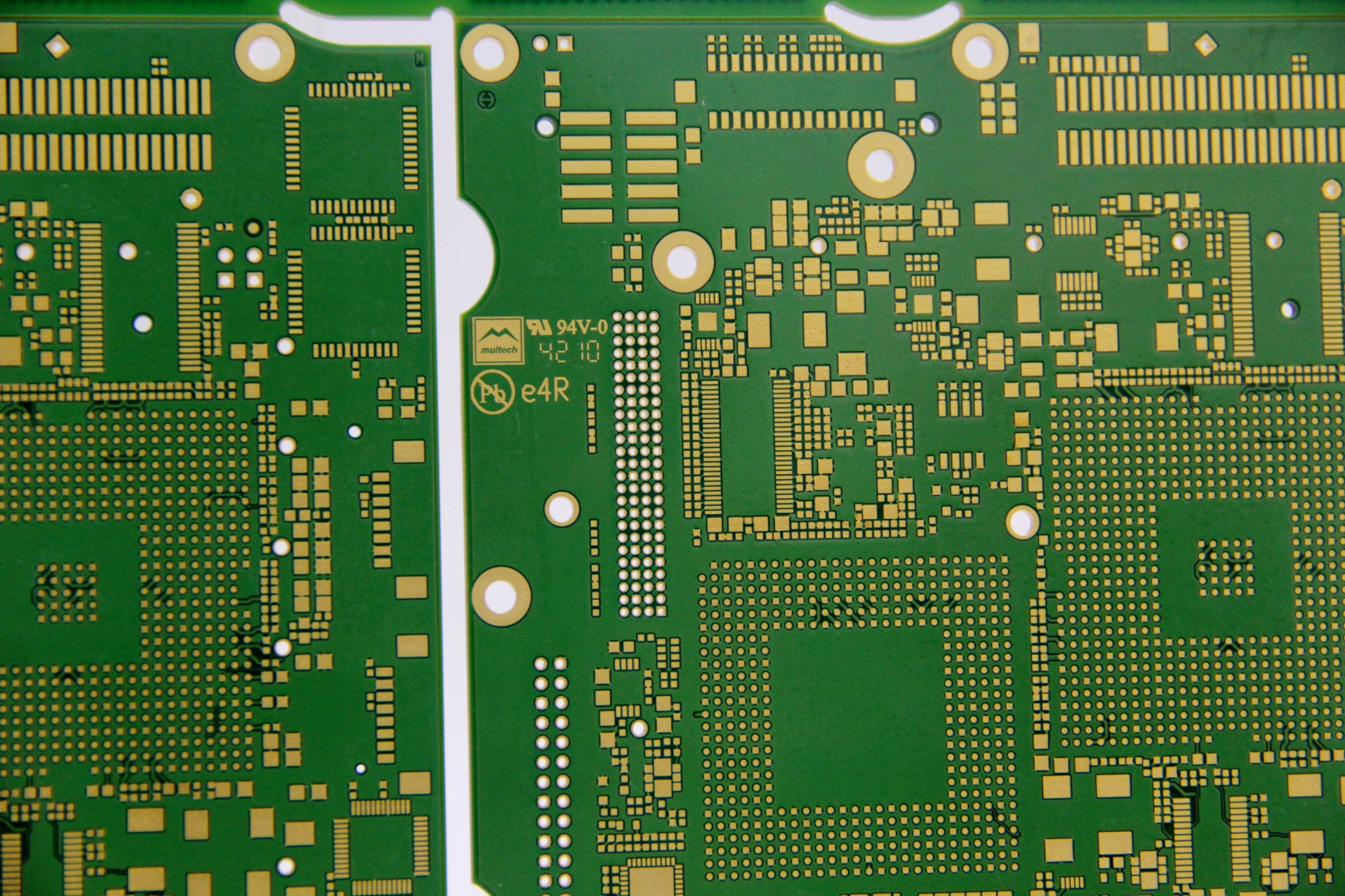

विमान ट्रांसफार्मर के लिए Tg170 FR4 HASL भारी कॉपर पीसीबी

परतों की संख्या

1 - 12

14 - 40

बोर्ड सामग्री

FR-4 (टीजी-135C, 145C, 170C), Halogen- मुक्त

रोजर्स Ultralam 2000, रोजर्स RO4350, रोजर्स RO4003

polyimide

काले FR-4

Arlon एआर-350

Getek पहने कॉपर थर्मल Substrates

(रोजर्स और FR4) बीटी Epoxy

नेल्को 4013

PTFE

धातु कोर सामग्री

एल्यूमिनियम कोर

न्यूनतम बोर्ड मोटाई

2 परत - 0.010 "

4 परत - 0.020 "

6 परत - 0.020 "

8 परत - 0.062 "

10 परत - 0.062 "

12 परत - 0.062 "

2 परत - 0.005 "

4 परत - 0.010 "

6 परत - 0.031 "

8 परत - 0.040 "

अधिकतम बोर्ड मोटाई

2 परत - 0.125 "

3-12 परत - 0.200 "

0.250 "- 0.500"

कॉपर मोटाई

0.5 आउंस - 3 ऑउंस

4 औंस - 6 औंस

होल पहलू अनुपात

7: 1

15: 1

न्यूनतम होल आकार

0.008 "

0.006 "

न्यूनतम ट्रेस / अंतरिक्ष

0.006 "/0.006"

0.003 "/0.003"

न्यूनतम

ड्रिल करने के लिए कॉपर

0.010 "

0.003 "

न्यूनतम पिच

1 मिमी

0.3 मिमी

सतह खत्म

HASL (मिलाप)

लीड फ्री सोल्जर

तांबा

सोना

गोल्ड फिंगर्स

व्हाइट टिन

OSP

HASL

गोल्ड (ENIG / हार्ड / शीतल)

ENEPIG

Ive गोल्ड

विसर्जन रजत

OSP

व्हाइट टिन

सोल्डर मास्क

ग्रीन / काला / लाल / नीला / पीला / व्हाइट / साफ

नारंगी / मिक्स और मैच

सिल्क स्क्रीन

सफ़ेद / काला / पीला

ग्रीन / लाल / नीला

गुणवत्ता के मानक

भारतीय दंड संहिता 6012 कक्षा 2

विद्युत परीक्षण

100% Netlist परीक्षण

टीडीआर परीक्षण

आईएसओ 9001

TS16949

परत

फ्लेक्स बोर्ड: 1-6Layers
फ्लेक्स-कठोर बोर्ड: 2-8Layers

सामग्री

पीआई, पीईटी, पेन, FR-4

अंतिम मोटाई

फ्लेक्स बोर्ड: 0.002 "- 0.1" (0.05-2.5mm)
फ्लेक्स-कठोर बोर्ड: 0.0024 "- 0.16" (0.06-4.0mm)

सतह का उपचार

लीड मुक्त: ENG गोल्ड; OSP, विसर्जन चांदी, विसर्जन टिन

अधिकतम / न्यूनतम बोर्ड का आकार

न्यूनतम: 0.2 "x0.3" मैक्स: 20.5 "x13"

मिन ट्रेस
चौड़ाई / मिन क्लीयरेंस

इनर: 0.5oz: 4 / 4mil आउटर: 1 / 3oz-0.5oz: 4 / 4mil
1oz: 5 / 5mil 1oz: 5 / 5mil
2oz: 5 / 7mil 2oz: 5 / 7mil

मिन होल की अंगूठी

इनर: 0.5oz: आउटर 4mil: 1 / 3oz-0.5oz: 4mil
1oz: 5mil 1oz: 5mil
2oz: 7mil 2oz: 7mil

कॉपर मोटाई

1 / 3oz - 2oz

अधिकतम / न्यूनतम इन्सुलेशन मोटाई

2mil / 0.5mil (50um / 12.7um)

मिन होल आकार और सहिष्णुता

मिन छेद: 8mil
सहिष्णुता: PTH ± 3mil, NPTH ± 2mil

मिन स्लॉट

24mil एक्स 35mil (0.6x0.9mm)

Silkscreen रेखा की चौड़ाई

5mil

सोने की चढायी

निकेल: 100u "- 200U"

गोल्ड: 1u "-4u"

विसर्जन निकल / सोना

निकेल: 100u "- 200U"

गोल्ड: 1u "-5u"

विसर्जन रजत

चांदी: 6u "- 12U"

OSP

फिल्म: 8u "- 20u"

टेस्ट वोल्टेज

परीक्षण स्थिरता: 50-300V

पंच का प्रोफाइल सहिष्णुता

सटीक मोल्ड: ± 2mil

साधारण मोल्ड: ± 4mil

चाकू मोल्ड: ± 8mil

हाथ से कट: ± 15mil
